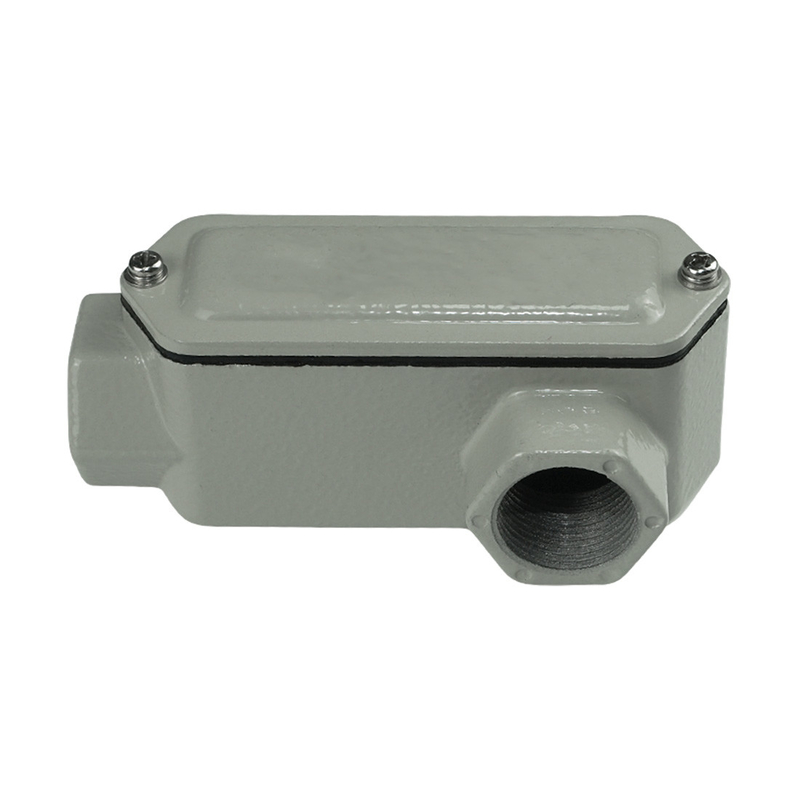

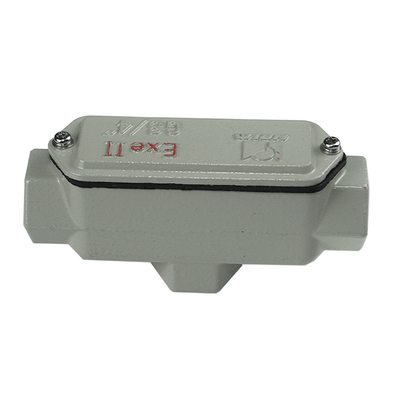

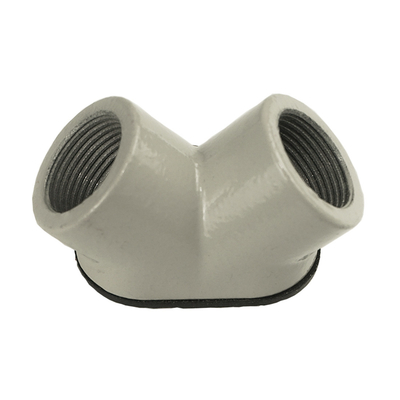

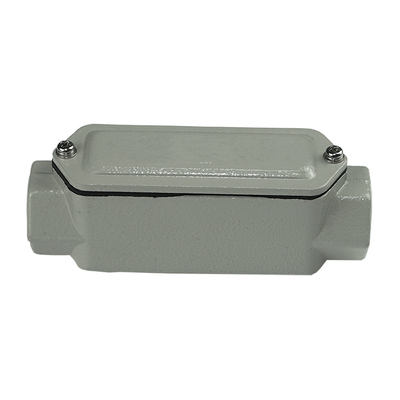

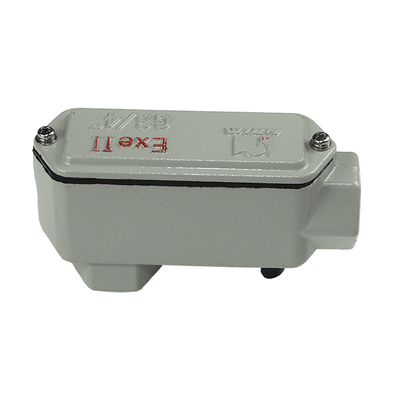

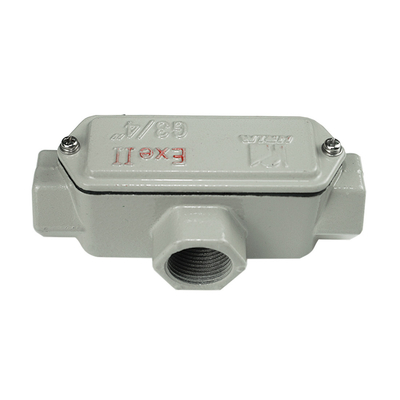

Fabriekslevering brandvertragende power waterdichte aansluitdoos explosieveilige aansluitdoos HC
Kopervrij aluminium, kunststof gespoten oppervlak.
Ex e type behuizing.
Geldig over het gehele temperatuurbereik van -60°C tot 100°C (-76 ºF tot 212ºF).
Beschermingsgraad: IP66-IP67.
Op grote schaal gebruikt voor aansluiting in bedradingssysteem met stalen buizen;
- Bestelgids:
ATEX-markering:
Ⅱ 2 G Ex eb ⅡC Gb Ⅱ 2 D Ex tb ⅢC Db IP66
Markering IECEx:Ex eb ⅡC Gb Ex tb ⅢC Db IP66
Markering UL1203: Klasse I, Divisie 2, Groepen A, B, C, D
Klasse II, Divisie 1, Groepen E, F, G
Klasse II, Divisie 2, Groepen F, G
Klasse III
Norm: EN 60079-0,EN 60079-7,EN 60079-31 IEC 60079-0,IEC 60079-7,IEC 60079-31
Omgevingstemperatuur: -60℃ ~ +100℃
Structuurtype: A, B, C, D, E, F, G, H
Verbindingsdraad: metrische draad is standaardtype.NPT of andere schroefdraad is optioneel, geef dit aan bij de bestelling.De standaard schroefdraadspoed van metrische schroefdraad is 1,5 mm.Andere staanplaatsen kunnen worden aangepast, geef dit dan aan bij de bestelling.
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
36 |
52.5 |
120 |
| M25*1.5 |
|
42 |
58.5 |
135 |
| M32*1.5 |
1 |
50 |
68 |
160 |
| M40*1.5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
190 |
| M63*1.5 |
2 |
84 |
99.5 |
210 |
| M75*1.5 |
2 1/2 |
99 |
115 |
280 |
| M90*1.5 |
3 |
118 |
134 |
290 |
| M100*1.5 |
3 1/2 |
133 |
147 |
320 |
| M115*1.5 |
4 |
145 |
159 |
320 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
54 |
52.5 |
120 |
| M25*1.5 |
|
60 |
58.5 |
135 |
| M32*1.5 |
1 |
72 |
68 |
160 |
| M40*1.5 |
1 1/4 |
83 |
78.5 |
185 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
190 |
| M63*1.5 |
2 |
108 |
99.5 |
210 |
| M75*1.5 |
2 1/2 |
134 |
115 |
280 |
| M90*1.5 |
3 |
156 |
134 |
290 |
| M100*1.5 |
3 1/2 |
171 |
147 |
320 |
| M115*1.5 |
4 |
186 |
159 |
320 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
72 |
52.5 |
120 |
| M25*1.5 |
|
78 |
58.5 |
135 |
| M32*1.5 |
1 |
94 |
68 |
160 |
| M40*1.5 |
1 1/4 |
105 |
78.5 |
185 |
| M50*1.5 |
1 1/2 |
118 |
85,5 |
190 |
| M63*1.5 |
2 |
132 |
99.5 |
210 |
| M75*1.5 |
2 1/2 |
169 |
115 |
280 |
| M90*1.5 |
3 |
194 |
134 |
290 |
| M100*1.5 |
3 1/2 |
209 |
147 |
320 |
| M115*1.5 |
4 |
277 |
159 |
320 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
54 |
52.5 |
111 |
| M25*1.5 |
|
60 |
58.5 |
126 |
| M32*1.5 |
1 |
72 |
68 |
149.5 |
| M40*1.5 |
1 1/4 |
83 |
78.5 |
174,5 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
177,5 |
| M63*1.5 |
2 |
108 |
99.5 |
197,5 |
| M75*1.5 |
2 1/2 |
134 |
115 |
257,5 |
| M90*1.5 |
3 |
156 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
171 |
147 |
294,5 |
| M115*1.5 |
4 |
186 |
159 |
291.5 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
54 |
52.5 |
111 |
| M25*1.5 |
|
60 |
58.5 |
126 |
| M32*1.5 |
1 |
72 |
68 |
149.5 |
| M40*1.5 |
1 1/4 |
83 |
78.5 |
174,5 |
| M50*1.5 |
1 1/2 |
94 |
85,5 |
177,5 |
| M63*1.5 |
2 |
108 |
99.5 |
197,5 |
| M75*1.5 |
2 1/2 |
134 |
115 |
257,5 |
| M90*1.5 |
3 |
156 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
171 |
147 |
294,5 |
| M115*1.5 |
4 |
186 |
159 |
291.5 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
36 |
52.5 |
111 |
| M25*1.5 |
|
42 |
58.5 |
126 |
| M32*1.5 |
1 |
50 |
68 |
149.5 |
| M40*1.5 |
1 1/4 |
61 |
78.5 |
174,5 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
177,5 |
| M63*1.5 |
2 |
84 |
99.5 |
197,5 |
| M75*1.5 |
2 1/2 |
99 |
115 |
257,5 |
| M90*1.5 |
3 |
118 |
134 |
264,5 |
| M100*1.5 |
3 1/2 |
133 |
147 |
294,5 |
| M115*1.5 |
4 |
145 |
159 |
291.5 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
36 |
52.5 |
120 |
| M25*1.5 |
|
42 |
58.5 |
135 |
| M32*1.5 |
1 |
50 |
68 |
160 |
| M40*1.5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1.5 |
1 1/2 |
70 |
85,5 |
190 |
| M63*1.5 |
2 |
84 |
99.5 |
210 |
| M75*1.5 |
2 1/2 |
99 |
115 |
280 |
| M90*1.5 |
3 |
118 |
134 |
290 |
| M100*1.5 |
3 1/2 |
133 |
147 |
320 |
| M115*1.5 |
4 |
145 |
159 |
320 |
| Binnendraad "A" |
Afmeting (mm) |
| Metriek |
NPT |
W |
H |
L |
| M20*1.5 |
|
30 |
51 |
84 |
| M25*1.5 |
|
35 |
53 |
89 |
| M32*1.5 |
1 |
41 |
64 |
108 |
| M40*1.5 |
1 1/4 |
51 |
69 |
116 |
| M50*1.5 |
1 1/2 |
57 |
76 |
130 |
| M63*1.5 |
2 |
70 |
95 |
168 |
-
