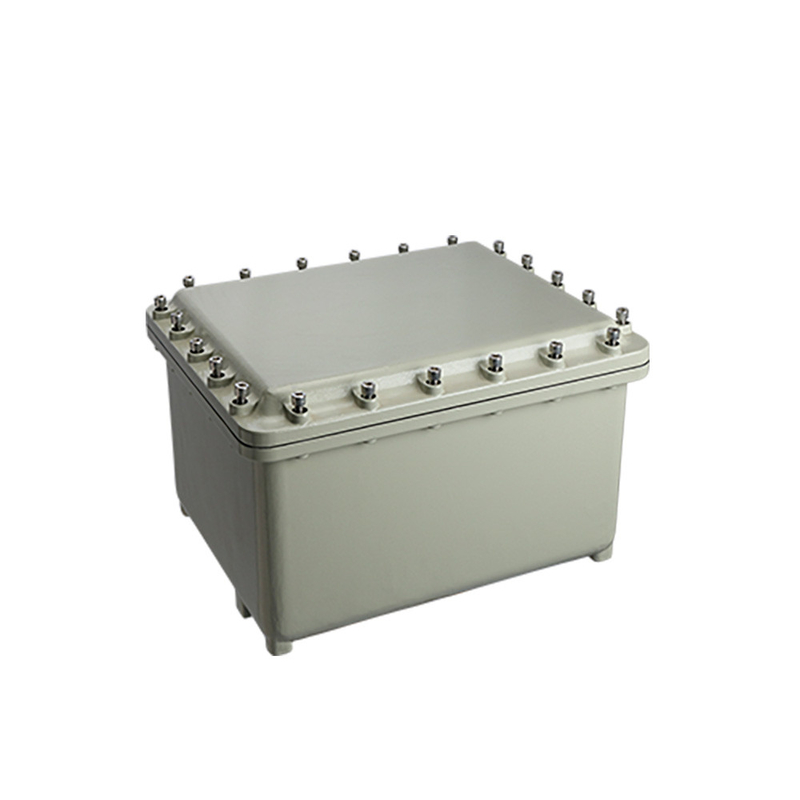

Aangepaste aansluitdoos Speciale aansluitdoos Explosieveilige EJB-serie aansluitdoos-19
ATEX- en IECEx-gecertificeerd voor gebruik in explosiegevaarlijke omgevingen.
Behuizing en deksel zijn gemaakt van kopervrij aluminium en een lichte legering van maritieme kwaliteit.
Interne montageplaten zijn gemaakt van thermisch verzinkt staal of roestvrij staal.
Roestvrijstalen vlambestendige draaischroeven.
RVS scharnieren aan de lange zijde.
Oppervlak elektrostatische poederspuitbehandeling.
Siliconen rubberen pakking op het deksel
Voor veilig gebruik in zones 1 en 2 potentieel explosieve gas- en zones 21 en 22 stofatmosferen.
Markering ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Markering IECEx
Ex db IIB Gb
Ex tb IIIC Db
UL-normen
Klasse I, Divisie 1, Groepen C, D
Klasse I, Divisie 2, Groepen C, D
Klasse II, Divisie 1, Groepen E, F, G
Klasse II, Divisie 2, Groepen F, G
Klasse III
EN IEC 60079-0, EN IEC 60079-1,EN IEC 60079-31
Omgevingstemperatuur
-60℃ tot +60℃
EJB-A;EJB: Explosieveilige aansluitdoos;A: Vormcode,
tafel 1
| Behuizingstype |
Afmetingscode (mm) |
| EEN |
B |
C |
D |
E |
F |
G |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Opmerking: de afmeting in de beugel is alleen ter referentie
- Behuizing en deksel Behuizingen Boorindeling
Opmerking: Vlak A, B, C en D in de figuur geven de richting van de inlaat aan.Maximaal toegestaan aantal openingen voor schroefdraden met dezelfde specificatie.Het introductiehulpmiddel is voorzien van een rubberen pakking om losraken te voorkomen.
Tabel 2 (C- en D-vlak)
| Behuizingstype |
Boorgebied LB (mm) |
Hoeveelheid toegestane invoer voor grootte |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Tabel 3 (A- en B-vlak)
| Behuizingstype |
Boorgebied LB (mm) |
Hoeveelheid toegestane invoer voor grootte |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- De ingangsmaat Boren Minimale afstand op de muur
Tabel 4
| Ingangsgrootte |
Minimale invoerafstand mm (inch) |
| NPT metrisch |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| ½NPT M20*1,5 |
46 (1,81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2.99) |
86(3.39) |
| ¾NPT M25*1,5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32*1.5 |
|
|
58(2.28) |
65(2.56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1¼NPT M40*1,5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1½NPT M50*1,5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63*1.5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½NPT M75*1,5 |
|
|
|
|
|
|
126(4.96) |
- Vergelijkingstabel EJB-threads
Tabel 5
| Nee. |
ANSI/ASME B1.20.1 |
ISO-965-1 en ISO 965-3 |
| 1 |
½ NPV |
M20 |
| 2 |
¾ NPV |
M25 |
| 3 |
1 NPV |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPV |
M50 |
| 6 |
2 NPV |
M63 |
| 7 |
2½ NPT |
M75 |
Opmerking: Het minimum aantal aangrijpingsdraden van NPT is 5. Schroefdraadvorm en passingsgraden moeten voldoen aan de intermediaire of precisietolerantiegraden gespecificeerd in ISO 965-1 en ISO 965-3.Het minimum aantal gebruikte threads is 8.
Tabel 6
| De tabel met het maximum aantal mogelijke ingangen voor behuizingskabels |
| Lotnummer |
EJB-I |
EJB-II |
EJB-III |
| NPT metrisch |
AB |
CD |
AB |
CD |
AB |
CD |
| ½NPT M20*1,5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1,5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32*1.5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1,5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1,5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63*1.5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1,5 |
1 |
2 |
2 |
2 |
2 |
3 |
Opmerking: De openingsmaat van de verdeelkast is de specificatie van de kabelwartel.De selectie van kabelwartelspecificaties moet worden geselecteerd op basis van de buitendiameter van de kabel en de werkelijke omstandigheden van de gebruiksomgeving.
- Maximale toegestane drukknop en waakvlam
Tabel 7
| Behuizingstype |
Boorgebied EF (mm) |
Max. toegestane operators |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Opmerking: Openingsafstand Referentieafstandstabel met openingen
Opmerking:
a.De grootte van het venster wordt bepaald door het instrument dat door de klant is geselecteerd, de limiettemperatuur van het venster is -60℃ tot +180℃.
b.De afstand tussen de onderrand van vensters en de draadgaten is geen verwijzing naar de afstandstabel van openingen.
c.Er moet voldoende breedte van de drukvaste voeg en installatiepositie worden gereserveerd.
Explosieveilige behandeling van deksel en observatievenster moet voldoen aan:
EN IEC 60079-1 2014 explosieve atmosferen –Deel 1: bescherming van apparatuur door vlambestendige behuizingen "d".
Tabel 8
| Behuizingstype: |
EEN (mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Specificaties en servicevoorwaarden van bevestigingsmiddelen
Tabel 9
| Type |
Opbrengststerkte (Mpa) |
Toegepast koppel (Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tabel 10
| Verwarmingstafel (totale warmteafvoer door componenten) |
| Model |
Maximaal gedissipeerd vermogen (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tabel 11
| De bijbehorende tabel met het aantal klemmenblokken |
| Lotnummer |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 STUKS |
100 STUKS |
140 STUKS |
| 4 mm² |
64 STUKS |
86 STUKS |
116 STUKS |
| 6 mm² |
50 STUKS |
66 STUKS |
90 STUKS |
| 10 mm² |
24 STUKS |
52 STUKS |
72 STUKS |
| 16 mm² |
20 STUKS |
25 STUKS |
60 STUKS |
| 35 mm² |
10 STUKS |
15 STUKS |
224 STUKS |
| 95 mm² |
5 stuks: |
10 STUKS |
18 STUKS |
| 120mm² |
- |
5 stuks: |
5 stuks: |
| 185mm² |
- |
- |
5 stuks: |
| 240mm² |
- |
- |
5 stuks: |
| 300 mm² |
- |
- |
5 stuks: |
