IP66 IP68 ATEX IECEx M20 Kabelwartel Explosieveilig

ATEX- en IECEx-gecertificeerdexplosieveilige kabelwartel IP66 kabelwartels maat M20

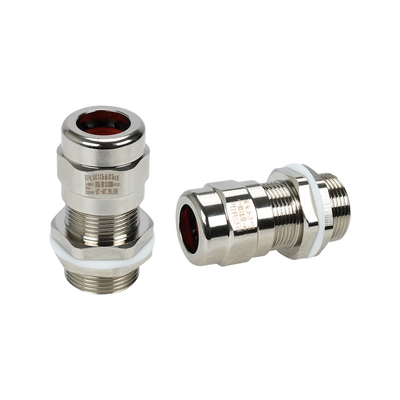

• EX-QM01-A1
• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongewapende kabel.

Ex e, structuur.

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad AG (mm)		Totale kabeldiameter ΦB (mm)		Minimale draadlengte GL (mm)	Nominaal uitsteeksel Lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
	Metriek	NPT	Min	Max
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

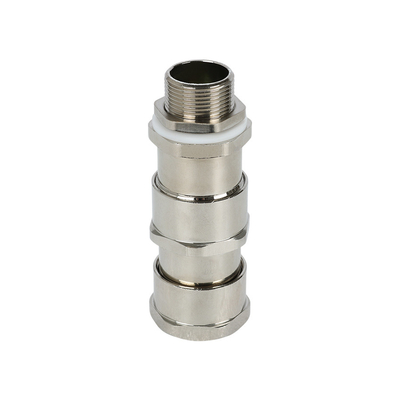

• EX-QM03-C1K

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in potentieel explosieve atmosferen

Enkele afdichting, geschikt voor gepantserde kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Markering IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur: -50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad: Metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEUR

Klier grootte	Beschikbare ingangsdraad AG (mm)		Totale kabeldiameter			Minimale draadlengte GL (mm)	Nominaal uitsteeksel Lengte L(mm)	Over vlakken/hoek S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metriek	NPV	min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPV1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHEMATISCH DIAGRAM

• BESTELGIDS



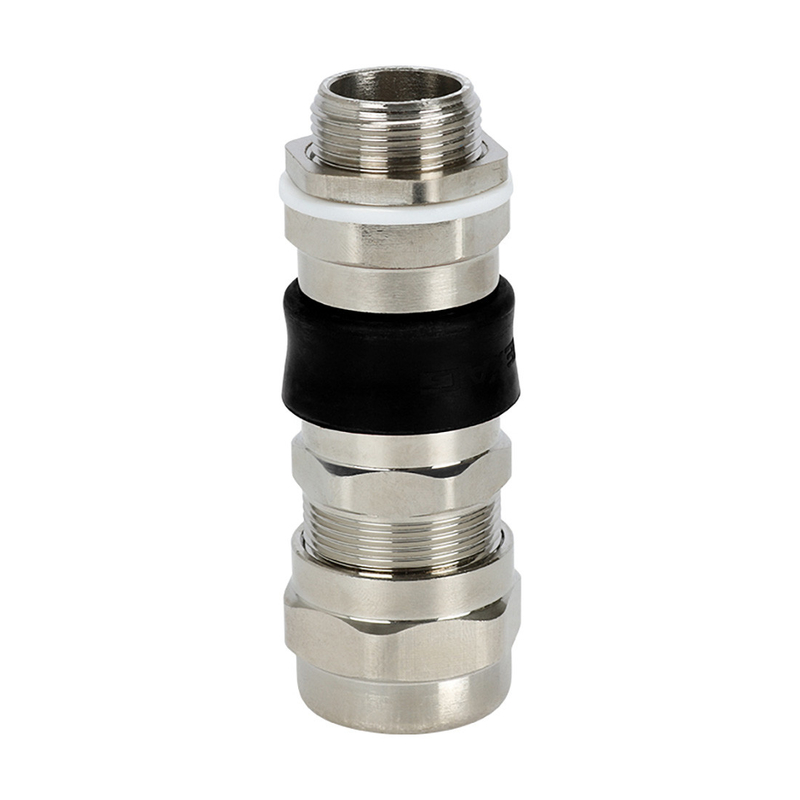

• EX-QM04-B1K

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Dubbele afdichting, geschikt voor gepantserde kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

Markering IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad AG (mm)		Totale kabeldiameter:				Minimale draadlengte GL (mm)	Nominaal uitsteeksel Lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
			B (mm)		ΦC (mm)
	Metriek	NPT	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

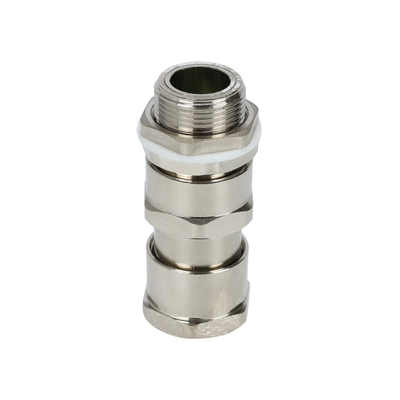

• EX-QM05-C1K



• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor gepantserde kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

Markering IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad AG (mm)		Totale kabeldiameter:			Minimale schroefdraadlengte L1 (mm)	Totale lengte l (mm)	Across Flats/Hoek S(ΦE) (mm)
			B (mm)		ΦC (mm)
	Metriek	NPT	Min	Max	Max
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

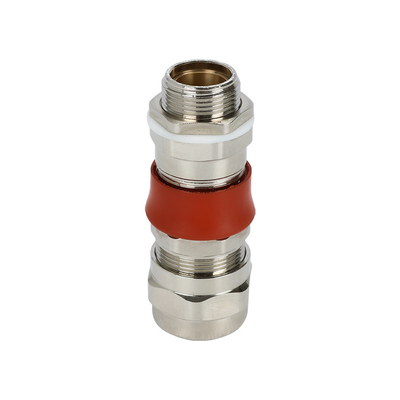

• EX-QM06-B1K

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Dubbele afdichting, geschikt voor gepantserde kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter:				Minimale schroefdraadlengte L1 (mm)	Totale lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
			B (mm)		ΦC (mm)
	Metriek	NPT	Min	Max	Min	Max
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

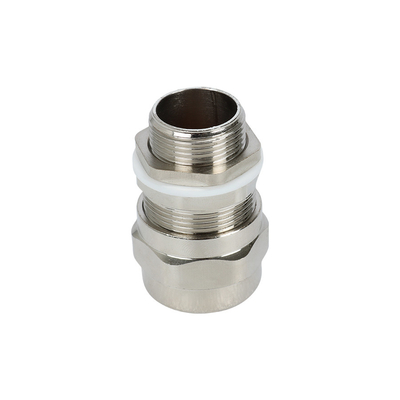

• EX-QM10-B1

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongepantserde kabel

Ex d-structuur.

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter ΦB (mm)		Minimale schroefdraadlengte L1 (mm)	Totale lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
	Metriek	NPT	Min	Max
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25.5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

• EX-QM10-B1

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongepantserde kabel

Ex d-structuur.

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter ΦB (mm)		Minimale schroefdraadlengte L1 (mm)	Nominale uitsteeksellengte (mm)	Across Flats/Hoek S(ΦE) (mm)
	Metriek	NPT	Min	Max
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42.5	20	37	68(73)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

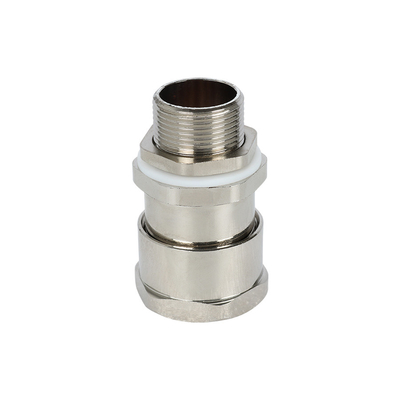

• EX-QM13-B1T

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongepantserde kabel

Ex d-structuur.

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter ΦB (mm)		Minimale schroefdraadlengte L1 (mm)	Nominale uitsteeksellengte (mm)	Across Flats/Hoek S(ΦE) (mm)
	Metriek	NPT	Min	Max
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43.5	20	63	68(73)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

• EX-QM18-C1

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongepantserde kabel

Ex d-structuur.

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter ΦB (mm)		Minimale schroefdraadlengte L1 (mm)	Nominale uitsteeksellengte (mm)	Across Flats/Hoek S(ΦE) (mm)
	Metriek	NPT	Min	Max
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43.5	20	73	68(73)

• SCHEMATISCH DIAGRAM

• BESTELGIDS



• EX-QM21-C1K

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Enkele afdichting, geschikt voor ongewapende kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter:			Minimale draadlengte L1 (mm)	Totale lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
			B (mm)		ΦC (mm)
	Metriek	NPT	Min	Max	Max
16	M16*1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• SCHEMATISCH DIAGRAM

• BESTELGIDS

• EX-QM22-B1K

• KENMERKEN

ATEX- en IECEx-gecertificeerd voor veilig gebruik in explosiegevaarlijke omgevingen

Dubbele afdichting, geschikt voor gepantserde kabel.

Geldig over het gehele temperatuurbereik van -50°C tot 80°C (-58 ºF tot 176ºF)

Beschermingsgraad: IP66/IP68.

• SOLLICITATIE

• TECHNISCHE DATA

Markering ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb C Db IP66/IP68

Markering ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb C Db IP66/IP68

normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Omgevingstemperatuur:-50℃ ≦ Tamb ≦ +80℃

Verbindingsdraad:metrische draad, NPT-draad

• KEUZETABEL VAN KABELKLEP

Kliergrootte:	Beschikbare invoerdraad (mm)		Totale kabeldiameter:				Minimale draadlengte L1 (mm)	Totale lengte L (mm)	Across Flats/Hoek S(ΦE) (mm)
			B (mm)		ΦC (mm)
	Metriek	NPT	Min	Max	Min	Max
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• SCHEMATISCH DIAGRAM



• BESTELGIDS

• FAQ

  Q1.Kan ik een voorbeeldbestelling krijgen?

  Ja, we verwelkomen een voorbeeldbestelling om de kwaliteit te testen en te controleren.Gemengde monsters zijn aanvaardbaar.
  Q2.Hoe verzenden jullie de goederen en hoe lang duurt het voordat ze aankomen?
  We verzenden meestal met DHL, UPS, FedEx of TNT.Het duurt meestal 3-5 dagen om aan te komen.Luchtvaart- en zeescheepvaart ook optioneel.
  Q3.Hoe verder te gaan een bestelling?
  Laat ons eerst uw wensen of toepassing weten.
  Ten tweede citeren we volgens uw vereisten of onze suggesties.
  Ten derde bevestigt de klant de monsters en plaatst hij een aanbetaling voor een formele bestelling.
  Ten vierde regelen wij de productie.
