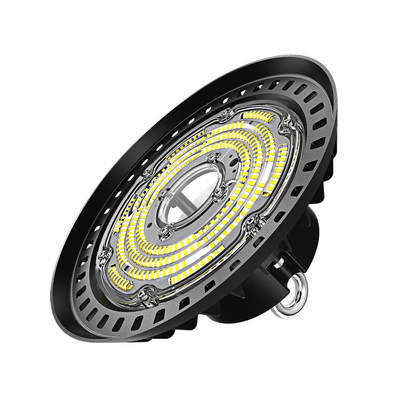

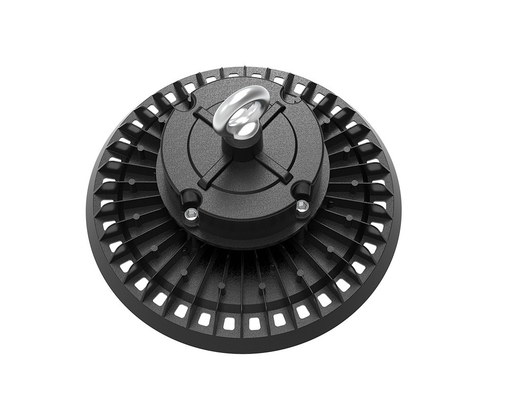

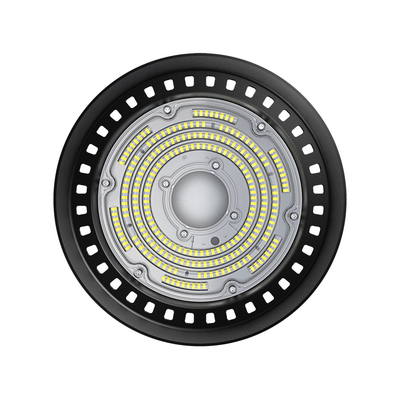

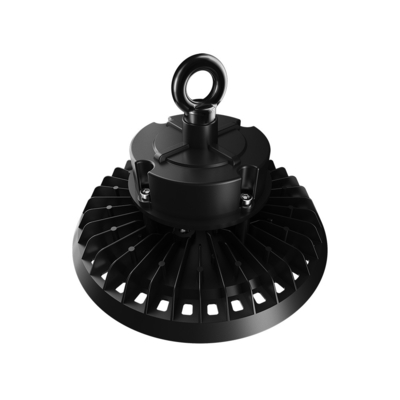

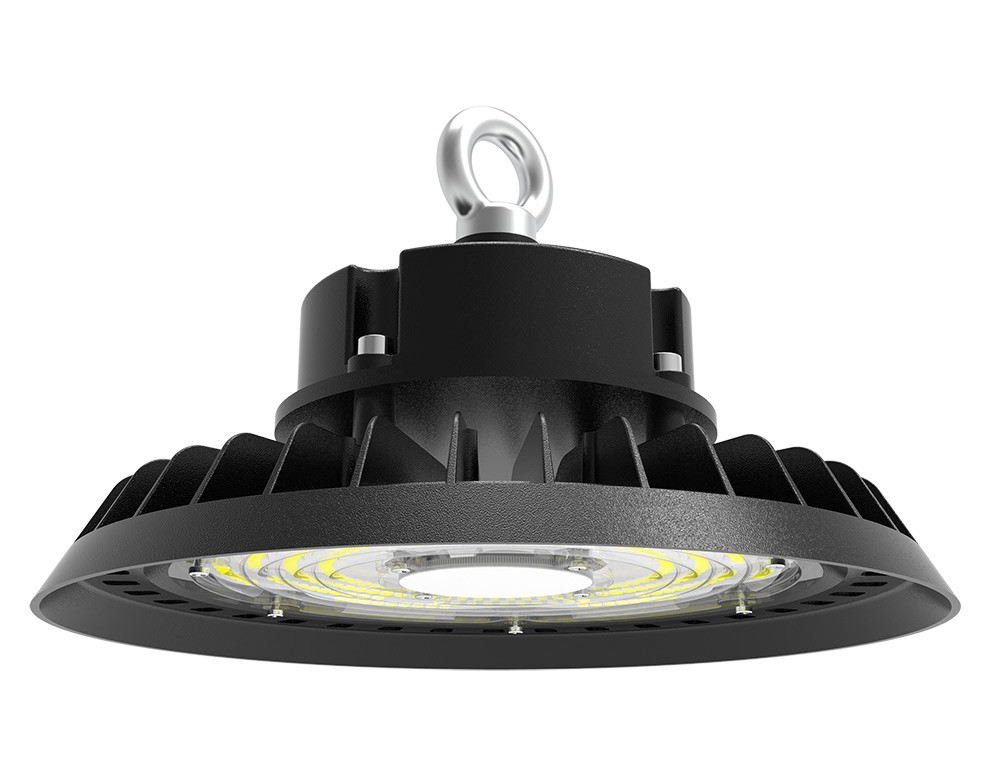

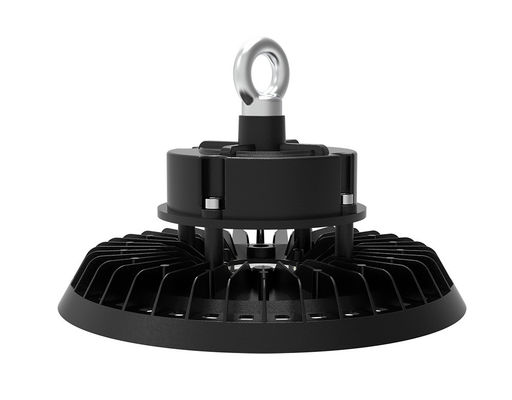

Industriële 100-300W UFO LED High Bay Light IP65 3000K 4000K 5000K

Magazijnverlichting 100 ~ 300W led hoogbouwarmaturen UFO-C SERIES-60

• Product beschrijving:

Duurzaam en compact, Rome serie UFO hoogbouw licht is een handig en flexibel product voor het opfleuren van grote binnenruimtes.Het is ontworpen voor eisen van flexibiliteit door een laag budget te houden en opties te bieden zoals reflectoren, bewegingssensoren en noodbatterijen, absoluut met een hoog nut.

• Toepassingen:

Rome-serie UFO hoogbouwlicht kan worden gebruikt in werkplaats, steeg, laadperron, deuropening, pad, fabrieksmagazijn, tentoonstellingshal, parkeerplaats, indoor basketbalveld, enz.

• Functies:

IP65 beschermingsklasse, geschikt voor vochtige locaties.

CCT-afstembaar: 3000K / 4000K / 5000K of 4000K / 5000K / 6000K.

Hoog rendement tot 170 lm/W (130 lm/W optioneel).

Fin-vormig behuizingsontwerp, betere warmteafvoerprestaties.

Magnetron bewegingssensor functie beschikbaar.

Reflector optioneel.

Noodbatterij back-up beschikbaar.

Noodtijd: 1,5 uur / 3 uur.

Noodstroom: 30W/15W.

0-10V / 1-10V dimregeling.

Temperatuur prestatiegegevens:

Omgevingstemperatuur: -40 °C tot 55 °C (-40 °F tot 131 °F)

• Bestelinformatie: Voorbeeld onderdeelnummer

Voorbeeld: U-RO1 100W YZTXX

• Technische gegevens:

Stralingshoek 60° / 90° / 120°

Slagvastheid IK10

Beschermingsgraad IP65

Dimbaar 0-10V / 1-10V dimmen

• Verpakkingsinformatie:

• Magnetron sensor:

Accessoires en afmetingen:

• Beschrijving:

De ANT-5-4 is een bewegingssensor die op basis van beweging verlichting van hoog naar laag dimt.Deze slanke, compacte sensor is ontworpen voor installatie in de onderkant van een verlichtingsarmatuur.De sensor plus module wordt aangesloten op de ANT-5-4 sensoraansluiting via een gat met een diameter van 1,30" in de onderkant van het armatuur.

De sensor maakt gebruik van microgolfdetectietechnologie die reageert op veranderingen in beweging binnen het dekkingsgebied.Zodra de sensor stopt met het detecteren van beweging en de tijdvertraging is verstreken, verandert het licht van de hoge modus naar de lage modus en uiteindelijk naar de uit-stand wanneer dat nodig is.

De sensor moet de beweging van een persoon of bewegend object direct "zien" om deze te detecteren, dus er moet zorgvuldig worden nagedacht over de plaatsing van de sensorarmaturen en de lenskeuze.Plaats de sensor niet op een plaats waar obstakels de zichtlijn van de sensor kunnen blokkeren.

• Specificatie:

Ingangsspanning:12-24 VDC

MaximaalHuidige wastafel:30mA ± 5%

Detectiestraal:25%/50%/75%/100% (1-8m)

HF-systeem: 5,8 GHz ± 75 MHz

Montagehoogte: Max.50ft (15 meter)

Werktemperatuur: -20°C tot 60°C (-4°F tot 140°F)

Intelligent Cotrol: Magnetronsensor

Dimmen Controle Uitgang: 0-10V

Bescherming tegen binnendringen: IP65

Lichtregeling: 24H / 10lux / 30lux / 50lux

Zendvermogen: <0,2 mW

Tijdinstelling: 10s/1min/5min/10min/15min 20min/30min/60min

• Meer details:

Opwarmtijd is 15 seconden.Nadat de sensor voor de eerste keer op het ingangsvermogen is aangesloten, zal het licht 15 seconden branden en vervolgens naar de normale dimmodus gaan.

Fabrieksinstelling: 100% gevoeligheid.

Wachttijd: 10 seconden, daglichtsensor is 30lux.

Dimtijd: 60 minuten.

Elke instelling wordt gewijzigd met de afstandsbediening.Dimniveau: 30%.

• Gang functie:

Dit ontwerp zorgt voor controle op het derde niveau in de bewegingssensor, wat voor sommige gebieden is waar een kennisgeving van lichtverandering vereist is voordat het wordt uitgeschakeld.De sensor biedt 3 lichtniveaus: 100%, gedimd licht (natuurlijk licht is onvoldoende) en uit, en 2 perioden van selecteerbare wachttijd: bewegingshoudtijd en stand-by periode, selecteerbare daglichtdrempel en vrijheid van detectiegebied.

Noodchauffeur:

• Beschrijving:

Noodbatterijback-up is beschikbaar, waardoor het UFO-hoogbouwlicht zowel bij normaal gebruik als in noodsituaties kan werken.Met de functie van zelfdiagnose kan het maandelijks en jaarlijks zelfdiagnose zijn.

• Specificatie:

Ingangsspanning:100-347 VAC

Uitgangsspanning:175VDC

Ingangsvermogen:15W

Uitgangsvermogen: 30W / 40W / 60W

Batterij: Li-ion

Oplaadtijd: ≥ 24 uur

Noodtijd: 90 minuten

Ingangsstroom: ≤ 200mA

Intelligent Cotrol: draadloze afstandsbediening

Dimbaar: 0-10V / 1-10V dimmen

Werktemperatuur: 0°C tot 50°C (32°F tot 122°F)

Afmetingen stuurprogramma: ∅5,12 x 9,84 inch

• Zelfdiagnosefunctie:

Het geïntegreerde zelfdiagnosecircuit voert automatisch tests uit van 30 minuten per maand en 90 minuten per jaar om de juiste noodcapaciteit te verifiëren volgens de vereisten van de Life Safety Code.

Druk op de testknop om de voeding van de AC-driver uit te schakelen en het systeem in de noodmodus te schakelen.

Vrijgegeven NFPA 101. Life Safety Code schetst het volgende schema:

• Maandelijks - Controleer of de testknop verlicht is.Voer een ontladingstest van 30 minuten uit door op de testknop te drukken.De LED-belasting moet met een verlaagd vermogen werken.

• Jaarlijks - Zorg ervoor dat de testknop verlicht is.Voer een volledige ontladingstest van 90 minuten uit.Het apparaat moet tijdens de test werken zoals bedoeld.

Afmetingen voor bestuurder (in inches): Afmetingen voor afstandsbediening (in inches):

• Bestuurdersdiagram:

• Montagemethoden voor driver:

• Afstandsbediening:

Instructie voor afstandsbediening:

AAN : Om de noodfunctie te testen, drukt u op de AAN-knop en deze schakelt over naar noodverlichting en het indicatielampje gaat uit.Druk vervolgens op de UIT-knop, deze keert terug naar normale verlichting.Wanneer de hoofdvoeding is uitgeschakeld (noodmodus), kan het indrukken van de UIT-knop de noodfunctie uitschakelen

UIT: De afstandsbediening moet binnen een hoek van 45 graden op het indicatielampje worden gericht om een ​​signaal te ontvangen.De afstandsbediening werkt op twee AAA-batterijen (niet inbegrepen).

• Bedrading: Waarschuwingen:

Dimdraden moeten worden aangesloten op de LED-driver om de werking te garanderen.

Het wordt aanbevolen dat het nooduitgangsvermogen meer dan 20 procent van het uitgangsvermogen van de UFO-hoogbouw bedraagt.

• Bedradingsdiagrammen:

Met dimmer: voor UFO LED High Bay ≤300W met 0-10V dimfunctie

Met wandschakelaar (zonder dimmer): voor UFO LED High Bay ≤300W met 0-10V dimfunctie

Zonder wandschakelaar en dimmer, 24-uurs verlichting: voor UFO LED High Bay 300W met 0-10V dimfunctie

Met sensor (100-277 / 100-347 VAC): voor UFO LED High Bay ≤300W met 0-10V dimfunctie

Met sensor (12 VDC): voor UFO LED High Bay ≤300W met 0-10V dimfunctie

• Montage manieren:

• Afmetingen (in inches):

• Fotometrie:

• QA:

Q1.Hoe zit het met de doorlooptijd?

A: 3-5 dagen voor monstervoorbereiding, 8-10 werkdagen voor massaproductie.

Q2.Kan ik een voorbeeldbestelling krijgen voor led-licht?

A: Ja, we verwelkomen een voorbeeldbestelling om de kwaliteit te testen en te controleren.Gemengde monsters zijn aanvaardbaar.
