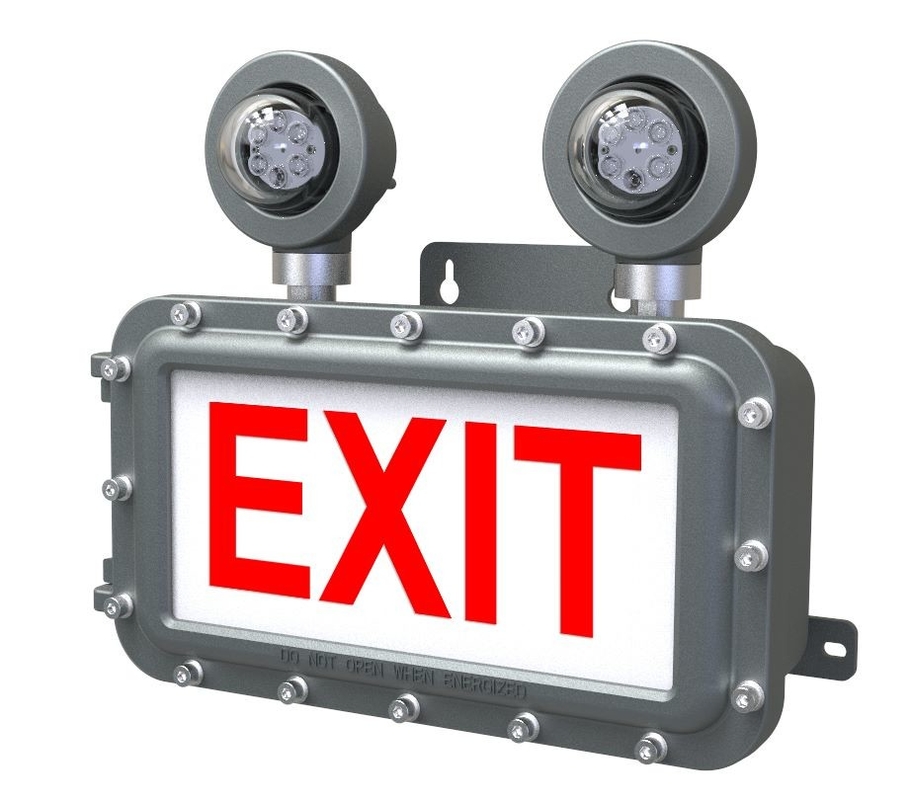

IP66 Nooduitgangverlichting voor gevaarlijke plaatsen ES02-SERIE UITGANGSTEKEN
ATEX-markering
Ⅱ 2 G Ex db IIB+H T6 Gb 2
Ⅱ 2 D Ex tb IIIC T70°C Db IP66
IP66
IECEx-markering
Ex db IIB+H T6 Gb
Ex tb IIIC T70°C Db
Behuizing: gegoten aluminium
Indicator: gehard glas
Bouten: roestvrij staal
Montageband: roestvrij staal
Paneel: Glas
Labelinhoud kan worden aangepast.
Laag werkvermogen voor energiebesparing.
Hoge lekdichtheid tot IP66.
3/4＂NPT of M25 leidingnaven.
Montagewijzen: hanger-, wand- en eindbeugelbevestigingen.
Scharnierend toegangsdeurtje.
De stralingshoek van de optiek kan breed en smal zijn.
Randverlicht bord.
Kan buitenshuis worden gebruikt.
Er zijn verschillende talen en exitborden beschikbaar.
Noodback-upbatterij voor uitgangsbord en spotlicht voor een onvoorziene periode van 180 minuten.
Twee heldere spots aan de bovenkant kunnen in horizontale en verticale richting worden afgesteld.
Lange levensduur tot 50.000 uur.
5 jaar garantie.
WAARSCHUWING Gevaar voor brand, elektrische schokken of persoonlijk letsel.Schakel de stroom uit voordat u met de installatie begint!
LEES DE INSTRUCTIES ZORGVULDIG DOOR VOOR DE INSTALLATIE.BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIGE RAADPLEGING.
DIT PRODUCT MOET WORDEN GEÏNSTALLEERD IN OVEREENSTEMMING MET DE TOEPASSELIJKE INSTALLATIECODE DOOR EEN GEKWALIFICEERDE ELEKTRICIEN DIE BEKEND IS MET DE CONSTRUCTIE EN WERKING VAN HET PRODUCT EN DE GEVAARLIJKE BETROKKENEN.
Armaturen moeten worden bedraad in overeenstemming met de nationale elektrische code en alle toepasselijke lokale codes.Voor de veiligheid is een goede aarding vereist.
Risico op brand of elektrische schok.De installatie van uitgangslicht vereist kennis van armaturen en elektrische systemen.Open de behuizing NIET wanneer deze onder spanning staat.Probeer NIET te installeren als u niet gekwalificeerd bent.Neem dan contact op met een professionele elektricien.
Risico op brand of elektrische schok.Geschikt voor natte locaties.Zorg ervoor dat de stroom is uitgeschakeld voordat u met de installatie begint.
Risico op brand of elektrische schok.Geschikt voor niet-geïsoleerde ondergrond en frame.
De armatuur NIET afdekken met isolatiefolie of vergelijkbaar materiaal.
NIET installeren op onstabiele, losse of breekbare oppervlakken.
Laat GEEN voorwerpen stoten of kracht uitoefenen op het oppervlak van het armatuur.
- Afmeting & Technische Gegevens
EX-ES02C2 en EX-ES02C3: aansluitdoos of back-updoos voor noodgevallen
| Type |
Modelnummer |
Invoer |
| Verbindingsdoos |
EX-ES02C2 |
Max.AC800V Valuta Kabeldoorsnede: 2,5 mm² 24 A
Kabeldoorsnede: 4,0 mm² 32A
Kabeldoorsnede: 6,0 mm² 41A
Kabeldoorsnede: 10mm² 57A
Kabeldoorsnede: 16mm² 76A
Kabeldoorsnede: 35mm² 125A
Kabeldoorsnede: 70mm² 192A
Kabeldoorsnede: 240 mm² 400 A |
| Accubak |
EX-ES02C3 |
| Verbindingsdoos |
EX-ES02C2 |
| Accubak |
EX-ES02C3 |

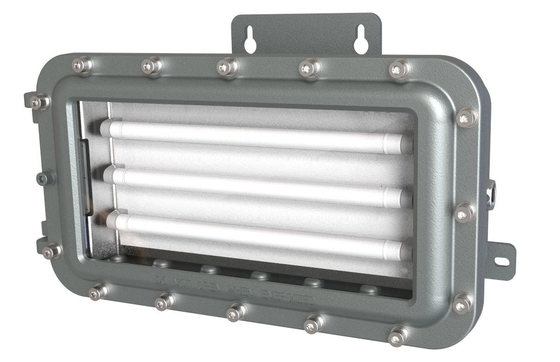

Type A1: Armatuur
| Huisvesting |
Modelnummer |
Wattage |
Lumen (Im) |
Invoer |
| Kleine behuizing |
EX-5W ES02AN50 |
5W |
650 |
AC100-277V door bestuurder en door IC |
| EX-10W ES02AN50 |
10W |
1300 |
| EX-1*8W ES02AN40 |
8W |
1040 |
| Grote behuizing |
EX-15W ES02A1N40 |
15W |
1950 |
DC12-48V |
| EX-20W ES02A1N40 |
20W |
2600 |
| EX-2*8W ES02A1N40 |
16W |
2080 |
| EX-3*8W ES02A1N40 |
24W |
3120 |
Type A2: armatuur + noodbatterij
| Huisvesting |
Modelnummer |
Wattage |
Lumen (Im) |
Invoer |
| Kleine behuizing |
EX-5W ES02A2N50 |
5W |
650 |
AC100-277V door bestuurder en door IC DC12-48V |
| EX-10W ES02A2N50 |
10W |
1300 |
| EX-1*8W ES02A2N40 |
8W |
1040 |
| Grote behuizing |
EX-15W ES02A2N40 |
15W |
1950 |
| EX-20W ES02A2N40 |
20W |
2600 |
| EX-2*8W ES02A2N40 |
16W |
2080 |
| EX-3*8W ES02A2N40 |
24W |
3120 |
Type B1: Emergency Backup + Armatuur (twee stuks spotlicht)
| huisvesting |
Modelnummer |
Wattage |
Lumen (Im) |
Invoer |
| Grote behuizing |
EX-XXW ES02B1 |
7W-20W |
910-2600 |
AC100-277V
per chauffeur en door ICEmergency-back-up
voor drie uur |
Type B2: Verzonken EXIT-borden
| Modelnummer |
Wattage |
merken |
Ingangsspanning |
| EX-5W ES02B2A |
5W |
UITGANG |
AC100-277V
door chauffeur en door IC
DC12-48V |
| EX-5W ES02B2B |
5W |
|
| EX-5W ES02B2C |
5W |
|
| EX-5W ES02B2D |
5W |
→ |
| EX-5W ES02B2E |
5W |
|
| EX-5W ES02B2F |
5W |
|
| EX-5W ES02B2G |
5W |
|
| EX-5W ES02B2H |
5W |
→ |
| EX-5W ES02B2I |
5W |
|
| EX-5W ES02B2J |
5W |
AFSLUITEN → |
| EX-5W ES02B2K |
5W |
← VERLATEN |
Tpye B3: Hanger EXIT-bord + noodback-upbatterij
| Modelnummer |
Wattage |
merken |
Ingangsspanning |
| EX-5W ES02B3A |
5W |
UITGANG |
AC100-277V
door chauffeur en door IC
DC12-48V |
| EX-5W ES02B3B |
5W |
|
| EX-5W ES02B3C |
5W |
|
| EX-5W ES02B3D |
5W |
→ |
| EX-5W ES02B3E |
5W |
|
| EX-5W ES02B3F |
5W |
|
| EX-5W ES02B3G |
5W |
|
| EX-5W ES02B3H |
5W |
→ |
| EX-5W ES02B3I |
5W |
|
| EX-5W ES02B3J |
5W |
AFSLUITEN → |
| EX-5W ES02B3K |
5W |
← VERLATEN |
Type B4: Verzonken EXIT-bord + armatuur (twee stuks spot) + noodback-upbatterij
| Modelnummer |
Wattage |
merken |
Ingangsspanning |
| EX-7W ES02B4A |
7W |
UITGANG |
AC100-277V
door chauffeur en door IC
DC12-48V |
| EX-7W ES02B4B |
7W |
|
| EX-7W ES02B4C |
7W |
|
| EX-7W ES02B4D |
7W |
→ |
| EX-7W ES02B4E |
7W |
|
| EX-7W ES02B4F |
7W |
|
| EX-7W ES02B4G |
7W |
|
| EX-7W ES02B4H |
7W |
→ |
| EX-7W ES02B4I |
7W |
|
| EX-7W ES02B4J |
7W |
AFSLUITEN → |
| EX-7W ES02B4K |
7W |
← VERLATEN |
Type B5: Hanglamp EXIT Sign + Armatuur (twee stuks spot) + Emergency Backup Battery
| Modelnummer |
Wattage |
Hoofd |
Uitgang |
merken |
Ingangsspanning |
| EX-XXW ES02B5A |
7W |
7-20W |
1-5W |
UITGANG |
AC 100-277V
(door chauffeur of door IC)
Gelijkstroom 12-48V |
| EX-XXW ES02B5B |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5C |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5D |
7W |
7-20W |
1-5W |
→ |
| EX-XXW ES02B5E |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5F |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5G |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5H |
7W |
7-20W |
1-5W |
→ |
| EX-XXW ES02B5I |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5J |
7W |
7-20W |
1-5W |
AFSLUITEN → |
| EX-XXW ES02B5K |
7W |
7-20W |
1-5W |
← VERLATEN |
XX= Getal "7~20", geeft aan hoeveel wattage.
Type C&D: Noodverlichting
| huisvesting |
Modelnummer |
Wattage |
Noodtijd |
Ingangsspanning |
| Model C |
EX-3W ES02C |
3W |
180 minuten |
AC100-277V
(door chauffeur en door IC) |
| EX-5W ES02C |
5W |
180 minuten |
| EX-10W ES02C |
10W |
180 minuten |
| Model D |
EX-3W ES02D |
3W |
180 minuten |
AC100-277V
(door chauffeur en door IC) |
| EX-5W ES02D |
5W |
180 minuten |
| EX-10W ES02D |
12W |
180 minuten |
| Model |
Hoeveelheid/doos |
Lengte (cm) |
Breedte (cm) |
Hoogte (cm) |
Netto gewicht / kg) |
Bruto gewicht (kg) |
| ES02A |
1 stuk |
46 |
27 |
23 |
9.5 |
11.5 |
| ES02B01 |
1 stuk |
66 |
51 |
26 |
18 |
21 |
| ES02B02 |
1 stuk |
56 |
51 |
26 |
12 |
14.5 |
| ES02B03 |
1 stuk |
46 |
51 |
26 |
11 |
13 |
| ES02B04 |
1 stuk |
46 |
51 |
26 |
10.5 |
12.5 |
| ES02C |
1 stuk |
44 |
43.4 |
28.6 |
9 |
11 |
| ES02D |
1 stuk |
44 |
41,5 |
34 |
8.8 |
10.8 |
Wandmontage met beugel:
Wandmontage met arm:
Typ B5
Q1.Kan ik een voorbeeldbestelling krijgen voor led-licht?
A: Ja, we verwelkomen een voorbeeldbestelling om de kwaliteit te testen en te controleren.Gemengde monsters zijn aanvaardbaar.
Q2.Hoe zit het met de doorlooptijd?
A: 3-5 dagen voor monstervoorbereiding, 8-10 werkdagen voor massaproductie.
Q3.Heeft u een MOQ-limiet voor led-lichtbestelling?
A: Lage MOQ, 1 st voor monstercontrole is beschikbaar.
