Productdetails:
|
| Materiaal: | Kopervrij aluminium | Type voorwerp: | Explosieveilige lampen |
|---|---|---|---|
| Lichtbron: | LED | IP waarde: | IP66/67 |
| Werktemperatuur (℃): | -60- 55 | Garantie: | 5 jaar |
| Markeren: | Explosieveilige verlichtingsaccessoires,LED-verlichtingsaccessoires,IP66 stekker en stopcontact |
||

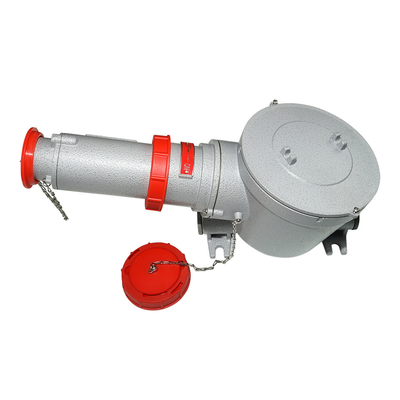

LED explosieveilige lichtstekker en stopcontact CZ81
Kopervrije aluminium explosieveilige behuizing.
Met kunststof gespoten oppervlak.
Drie soorten behuizingen optioneel.
Stekkers mogen alleen worden uitgetrokken als de schakelaar is uitgeschakeld; schakel de stroom in nadat de stekker erin is gestoken.
Beschermingsgraad: IP66/IP67
BESTELGIDS
Markering ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Markering IECEx
Ex db C T6 Gb
Ex tb C T80℃ Db IP66/IP67
Markering UL1203
Klasse I, Divisie 1, Groepen B, C, D
Klasse I, Divisie 2, Groepen B, C, D
Klasse II, Divisie 1, Groepen E, F, G
Klasse II, Divisie 2, Groepen F, G
Klasse III
Standaard
EN 60079-0, EN 60079-1, EN 60079-31;IEC 60079-0, IEC 60079-1, IEC 60079-31
Aansluiting kabelingang
EX-CZ81-16: 2×M25×1.5 (3P/4P), 2×M32×1.5 (5P);EX-CZ81-32: 2×M32×1.5
Plug kabelinvoer
EX-CZ81-16: 1×M25×1.5 (3P/4P), 1×M32×1.5 (5P);EX-CZ81-32: 1×M32×1.5
Kabeldwarsdoorsnede:
EX-CZ81-16: 2,5 mm²~4 mm²;EX-CZ81-32: 4 mm²~6 mm²
Omgevingstemperatuur:-60℃ tot +55℃
| Spanning | Huidig | Poolnummer | H |
| Wisselstroom: 100-130V | 16A | 2P＋E | 4 |
| Wisselstroom: 200-250V | 6 | ||
| Wisselstroom: 100-130V | 3P (PE) | 4 | |
| Wisselstroom: 200-250V | 9 | ||
| Wisselstroom: 380-415V | 6 | ||
| Wisselstroom: 480-500V | 7 | ||
| Wisselstroom: 600-690V | 5 | ||
| Wisselstroom: 57/100-75/130V | 3P＋N＋PE | 4 | |
| Wisselstroom: 120/208-144/250V | 9 | ||
| Wisselstroom: 200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC: 347/600-400/690V | 5 |
| Spanning | Huidig | Poolnummer | H |
| Wisselstroom: 200-250V | 32A | 2P＋PE 3P＋PE | 6 |
| Wisselstroom: 200-250V | 9 | ||
| Wisselstroom: 380-415V | 6 | ||
| Wisselstroom: 480-500V | 7 | ||
| Wisselstroom: 600-690V | 5 | ||
| Wisselstroom: 120/208-144/250V | 3P＋N＋PE | 9 | |
| Wisselstroom: 200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC: 347/600-400/960V | 5 |

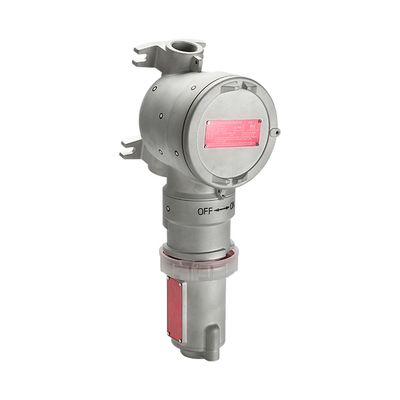

Kopervrije aluminium explosieveilige behuizing.
Met kunststof gespoten oppervlak.
Drie soorten behuizingen optioneel.
Stekkers mogen alleen worden uitgetrokken als de schakelaar is uitgeschakeld;schakel de stroom in nadat u de stekker in het stopcontact hebt gestoken.
Markering ATEX
Ⅱ 2G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Markering IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Markering UL1203
Klasse I, Divisie 1, Groepen B, C, D
Klasse I, Divisie 2, Groepen B, C, D
Klasse II, Divisie 1, Groepen E, F, G
Klasse II, Divisie 2, Groepen F, G
Klasse III
Standaard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Omgevingstemperatuur: -60℃ tot +55℃
Nominale spanning: zie de onderstaande tabel
Nominale Stroom: 63A
Beschermingsgraad: IP66-IP67
Aansluiting kabelaansluiting: 2 × M40 × 1,5
Plug kabelinvoer: 1 × M50 × 1,5
Kabeldoorsnede: 10 mm² ~ 16 mm²
|
Spanning |
Huidig |
Pool nummer |
H |
|
Wisselstroom: 200-25-V |
63A |
3P+PE |
9 |
|
Wisselstroom: 380-415V |
6 |
||
|
Wisselstroom: 480-500V |
7 |
||
|
Wisselstroom: 600-690V |
5 |
||
|
Wisselstroom: 200/346-240/415V |
3P+N+PE |
6 |
|
|
Wisselstroom: 277/480-288/500V |
7 |

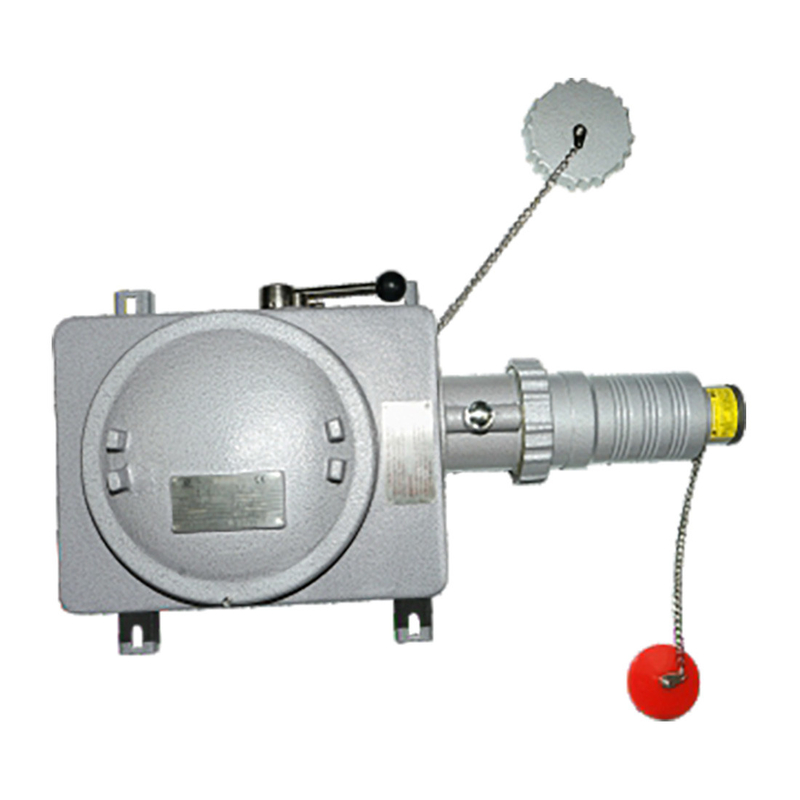

KENMERKEN
Kopervrije aluminium explosieveilige behuizing.
Kunststof gespoten oppervlak.
Drie soorten behuizingen optioneel.
Stekkers mogen alleen worden uitgetrokken als de schakelaar uit staat;schakel de stroom in na het insteken van de stekker.
Markering ATEX
Ⅱ 2G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Markering IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Markering UL1203
Klasse I, Divisie 1, Groepen B, C, D
Klasse I, Divisie 2, Groepen B, C, D
Klasse II, Divisie 1, Groepen E, F, G
Klasse II, Divisie 2, Groepen F, G
Klasse III
Standaard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Omgevingstemperatuur: -60℃ tot +55℃
Nominale spanning: zie de onderstaande tabel
Nominale Stroom: 125A
Beschermingsgraad: IP66-IP67
Aansluiting kabelaansluiting: 1 × M63 × 1,5
Plug kabelinvoer: 1 × M50 × 1,5
Kabeldoorsnede: 25 mm² ~ 35 mm²
| Spanning | Huidig | Pool nummer | H |
| Wisselstroom: 200-25-V | 125V | 3P+PE | 9 |
| Wisselstroom: 380-415V | 6 | ||
| Wisselstroom: 480-500V | 7 | ||
| Wisselstroom: 600-690V | 5 | ||
| Wisselstroom: 200/346-240/415V | 3P+N+PE | 6 | |
| Wisselstroom: 277/480-288/500V | 7 |
