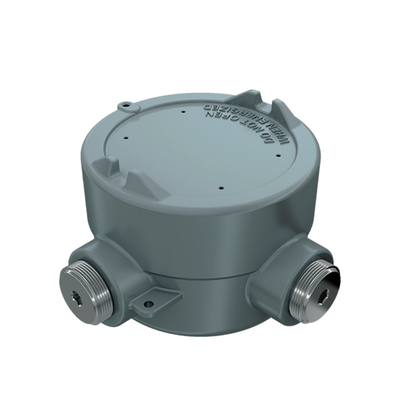

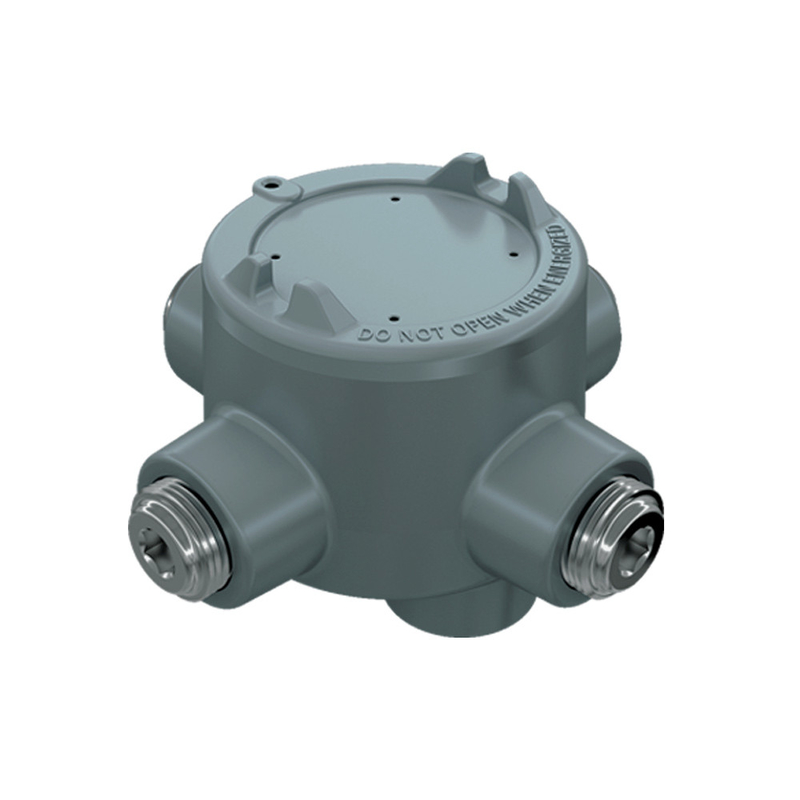

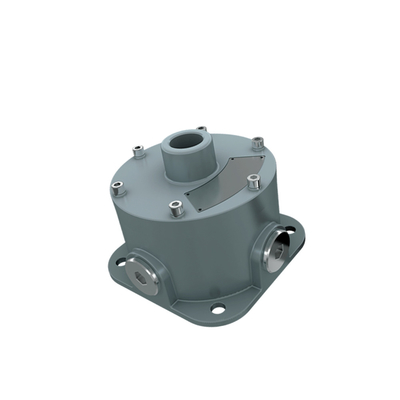

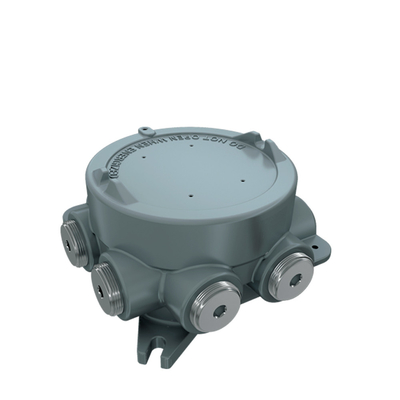

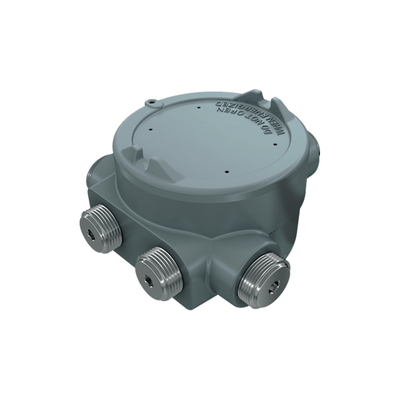

Explosieveilige waterdichte prijs Elektrische aansluitdoos HD51-serie-UL-gecertificeerd
De aansluitdozen van de serie EX-HD51-XXX zijn bedoeld voor gebruik in explosieve atmosferen.
Voor algemene bedrading op gevaarlijke locaties.
Kopervrije aluminium behuizing.
Ex d type drukvaste behuizing.
Vier soorten behuizingen beschikbaar.
De beschermingsgraad is IP66.
IECEx-certificering Voor EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1-serie aansluitdoos:
Ex db IIC T6/T5 Gb (behalve EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
ATEX-certificering Voor EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1-serie aansluitdoos:
II2 GD Ex db IIC T6/T5 Gb (behalve EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Nominale spanning: Max.800VAC
Nominale stroom: 24A, 27A, 32A, 41A
Omgevingstemperatuur: -60℃ tot + 55℃ (-76℉ tot +131℉)
Type drukvaste verbinding: Type A, B, C: Draadverbindingen Type KB1: Flens- en draadverbindingen
De nominale spanning van de aansluitdoos is 800Vac.Bij de uiteindelijke installatie moeten de hoeveelheden kabelinvoer en terminalinformatie voldoen aan de volgende tabel:
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-A |
2,5 mm²/24A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-B |
2,5 mm²/24A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-B |
2,5 mm²/24A |
Max.12 |
1/2NPT/M20*1.5 |
Max.8 |
| 2,5 mm²/24A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
3/4NPT/M25*1.5 |
| 6mm²/41A |
Max.8 |
1NPT/M32*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-D5 |
2,5 mm²/24A |
Max.5 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-D4 |
2,5 mm²/24A |
Max.5 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-E5 |
2,5 mm²/24A |
Max.12 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Max.10 |
1 1/4NPT/M40*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-E4 |
2,5 mm²/24A |
Max.12 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
Max.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Max.10 |
1 1/4NPT/M40*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-F5 |
2,5 mm²/24A |
Max.12 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Max.9 |
1 1/2NPT/M50*1.5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-F4 |
2,5 mm²/24A |
Max.12 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Max.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Max.9 |
1 1/2NPT/M50*1.5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-KYD |
2,5 mm²/24A |
Max.4 |
1/2NPT/M20*1.5 |
Max.4 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4NPT/M25*1.5 |
| Model |
Eindspecificatie. |
Aantal aansluitblok |
Spec. kabelinvoer |
Bedrag kabelinvoer |
| EX-HD51-KB1 |
2,5 mm²/24A |
Max.4 |
1/2NPT/M20*1.5 |
Max.5 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4NPT/M25*1.5 |
